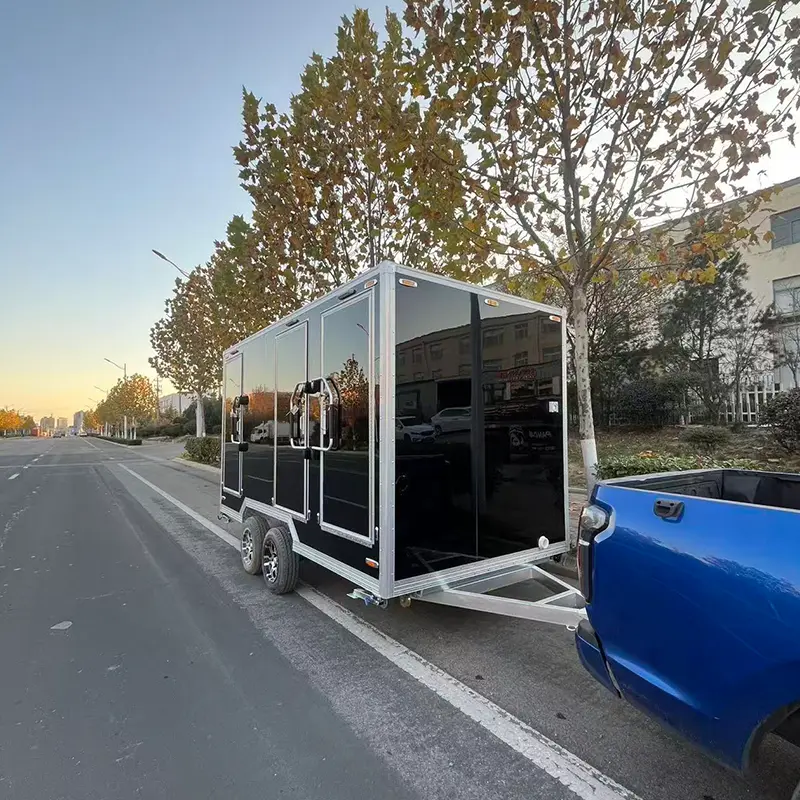

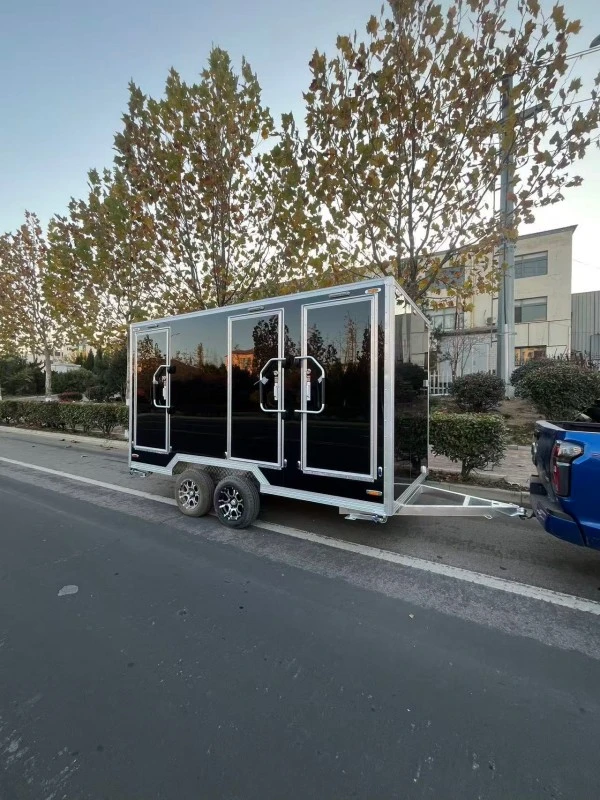

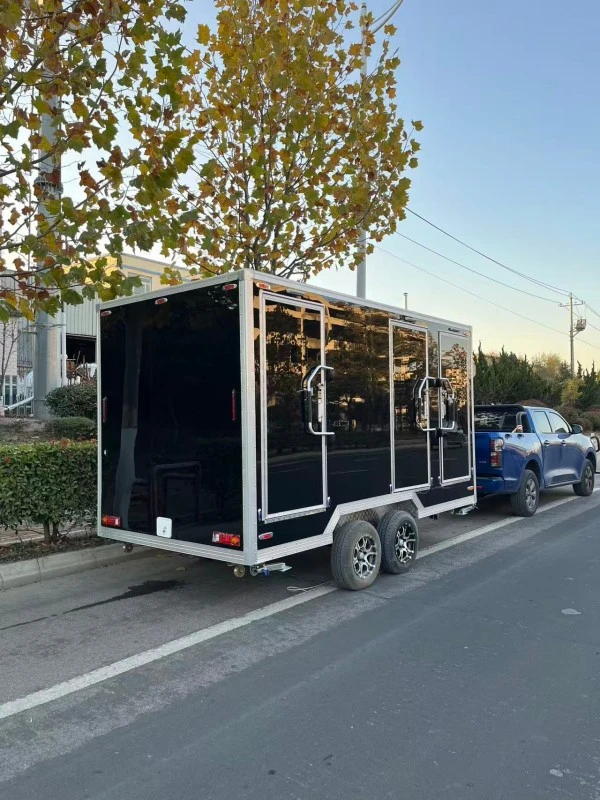

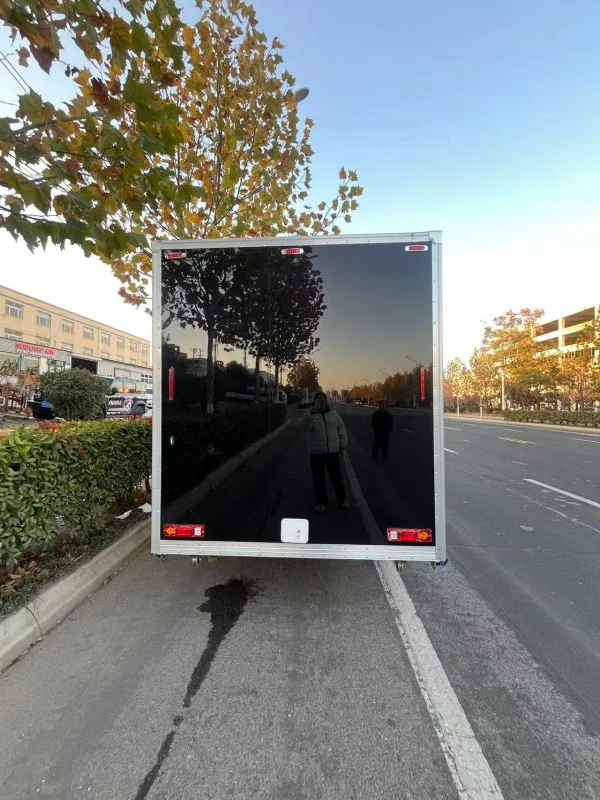

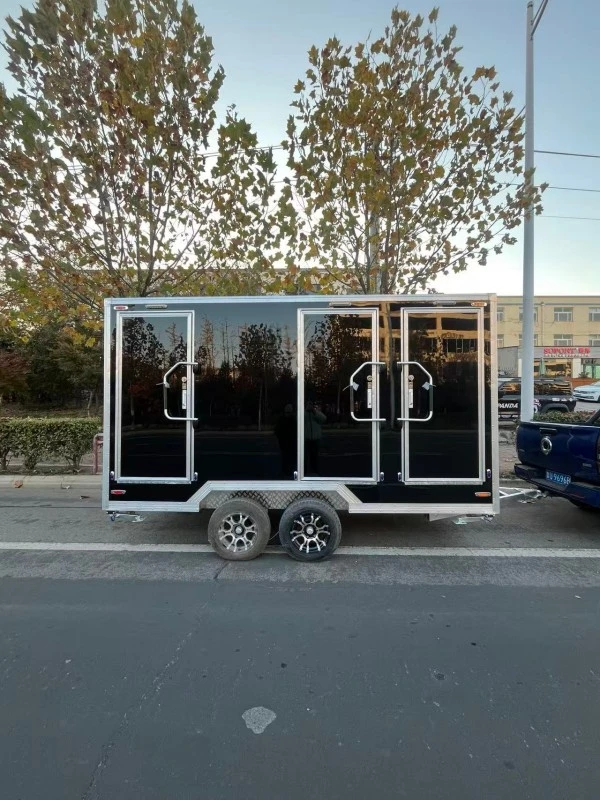

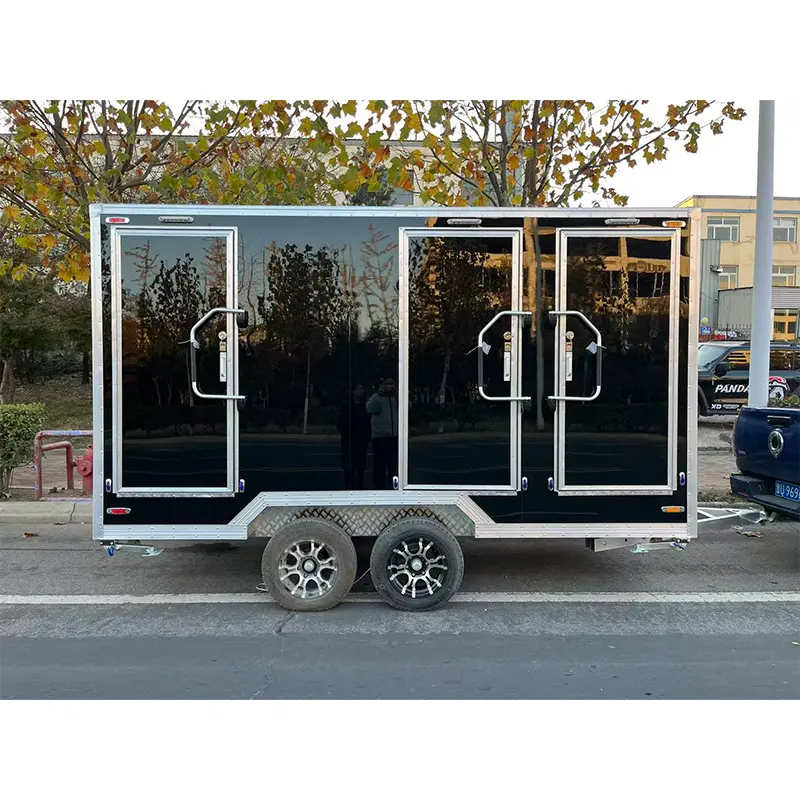

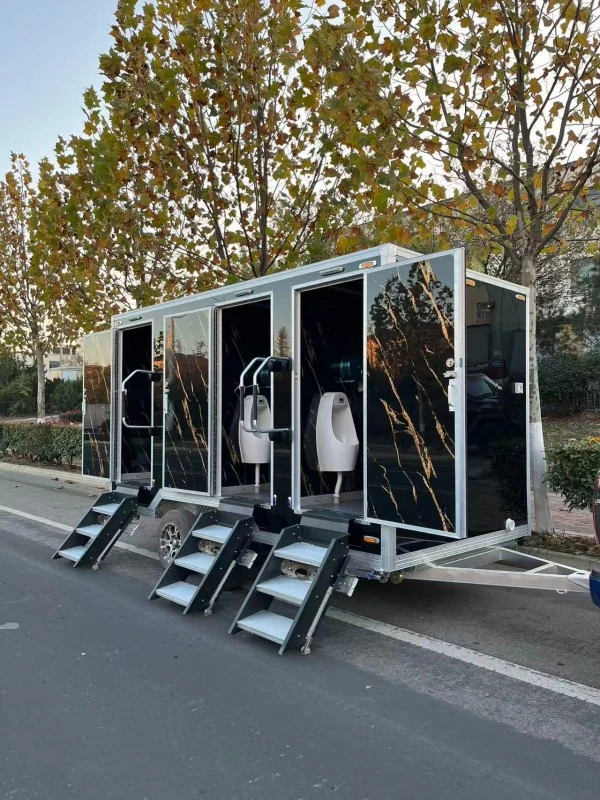

إن مقطورة المرحاض التجارية ذات الثلاث محطات TN-T42-3B عبارة عن وحدة صرف صحي قابلة للقطر مع ثلاث غرف مرحاض خاصة، مصممة لمواقع البناء والمناسبات الخارجية والمهرجانات والمرافق المؤقتة. تم تصنيعها بواسطة شركة Qingdao Tune Technology Co., Ltd.، وهي شركة تأسست في عام 2015 بمنشأة إنتاج تبلغ مساحتها 4500 متر مربع وتصدر إلى أكثر من 50 دولة، تتبع مقطورة الحمامات التجارية ذات الثلاث محطات إدارة الجودة ISO 9001. تتوفر وثائق CE وDOT وEPR وCOC للتكوينات المعمول بها، مع فحص طرف ثالث بواسطة SGS وIntertek.
|
غرض |
مواصفة |
|
نموذج |
تن-T42-3ب |
|
نوع المنتج |
مقطورة مرحاض تجارية بثلاث محطات |
|
الحجم الكلي |
4,200 × 2,100 × 2,550 ملم |
|
الحجم التقريبي |
13.77 × 6.88 × 8.36 قدم |
|
الوزن المرجعي |
950 كجم / 2094 رطلاً |
|
المحور |
2 محاور الالتواء مع الفرامل |
|
تحميل مرجعي |
ما يصل إلى 3000 كجم، وفقًا للتكوين النهائي |
|
الإطارات |
4×195/70 ر15 |
|
مادة الجدار |
لوحة ساندويتش من الألياف الزجاجية مقاس 40 مم |
|
خزان المياه العذبة |
خزان ستانلس ستيل سعة 700 لتر |
|
خزان مياه الصرف الصحي |
خزان من الفولاذ المقاوم للصدأ بسعة 1300 لتر |
|
نوع المرحاض |
مراحيض سيراميكية بتدفق القدم |
|
مبولة |
مبولة استشعار للرجال |
|
مرافق الغسيل |
أحواض غسيل الأيدي |
|
نوع الصنبور |
صنابير الضغط على الزر |
|
نظام المياه |
نظام الماء البارد أو الماء الساخن والبارد |
|
معدات المناخ |
نظام تكييف الهواء، حيث تم اختياره |
|
إضاءة |
الإضاءة الداخلية والخارجية |
|
اللون الخارجي |
مخصصة وفقا لبطاقة الألوان المعتمدة |
|
نظام السحب |
وصلة جر المقطورة مع مكونات الدعم |
الأبعاد والوزن هي القيم المرجعية. يتغير الوزن الإجمالي النهائي بعد إضافة الماء والمعدات الكهربائية وتكييف الهواء وسخانات المياه والمكونات الاختيارية الأخرى. يؤكد المشتري الوزن المحمّل وسعة وصلة الجر ومتطلبات المكابح قبل اختيار مركبة القطر.
يستخدم التكوين المرجعي خزان مياه عذبة سعة 700 لترًا وخزان مياه صرف صحي سعة 1300 لترًا. يعتمد الفاصل الزمني الفعلي للخدمة على عدد المستخدمين وتكرار تنظيف المرحاض وغسل اليدين ومتطلبات التنظيف وساعات التشغيل اليومية.
يتم استخدامه كمقطورة مرحاض لموقع البناء عندما يكون للمشروع وصول مناسب وأرضية مستقرة وجدول تنظيف وطريقة معتمدة للتخلص من مياه الصرف الصحي.
نعم. باعتبارها مقطورة للمناسبات، تم تصميم الوحدة لحفلات الزفاف والمعارض والمهرجانات والأنشطة الرياضية والمناسبات الخاصة والأماكن التجارية المؤقتة.
ليس بالضرورة. يدعم خزان المياه العذبة المدمج التشغيل في المواقع التي لا يوجد بها اتصال مستمر بالمياه البلدية. يتم إعادة تعبئة الخزان حسب الاستهلاك الفعلي.
تتم مناقشة موضع المراحيض والأحواض والمبولة والمرايا والإضاءة وسخان المياه ومكيف الهواء والمعدات الموسيقية والمكونات الكهربائية قبل الموافقة على رسم الإنتاج النهائي.
تستخدم المقطورة محورين الالتواء مع فرامل وأربعة إطارات مقاس 195/70 R15. تعتمد مدى ملاءمة القطر على الوزن المحمّل، وسعة السيارة، ووصلة الجر، ونظام الكبح، ولوائح الطريق المحلية.
تتم إزالة المياه العادمة من خلال المنفذ المحدد ونقلها إلى منشأة معالجة أو التخلص المعتمدة. لا يتم تصريفها على الطرق أو الأراضي المفتوحة أو أنظمة الصرف غير المصرح بها.
تم وضع مقطورة المرحاض التجارية ذات الثلاث محطات على أرض مستوية ومستقرة بشكل معقول. قبل التسليم، يقوم المشتري أو مشغل المشروع بالتحقق من عرض المدخل ونصف قطر الدوران ومنطقة التفريغ وأماكن وقوف السيارات المتاحة.
تحدد خطة الموقع ما يلي:
● موضع المقطورة
● مسار وصول المستخدم
● الوصول إلى مركبة الخدمة
● نقطة تعبئة المياه العذبة
● نقطة إزالة مياه الصرف الصحي
● التوصيل الكهربائي
● منطقة التنظيف والتخزين
● مسافة آمنة من آلات البناء
● ظروف الصرف الصحي ومياه الأمطار
بالنسبة لمقطورة المرحاض الخاصة بموقع البناء، فإن تحديد الموقع يتجنب مناطق تشغيل الرافعة ومسارات الحفارات ومناطق تخزين المواد والطرق التي تستخدمها الشاحنات الثقيلة.
بالنسبة لمقطورة مرحاض الأحداث، من السهل العثور على الوحدة دون سد المداخل أو طرق الطوارئ أو مناطق تقديم الطعام أو حركة المشاة.
بالنسبة لمقطورة المرحاض الخارجية، يأخذ المشغل في الاعتبار التعرض للرياح ومياه الأمطار وتغيرات درجات الحرارة والصرف الأرضي والوصول للخدمة الروتينية.

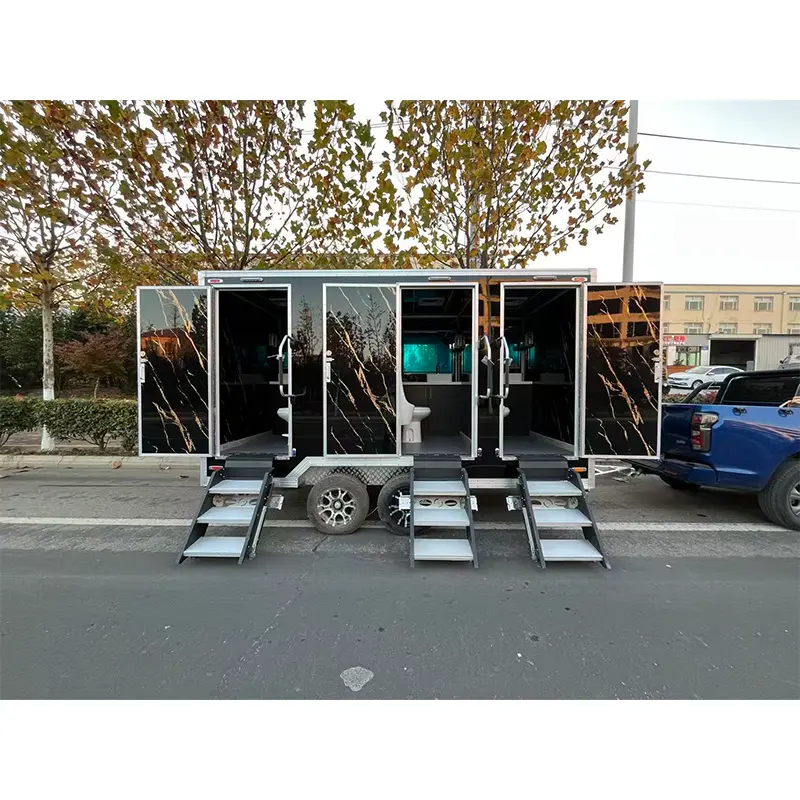

يستخدم TN-T42-3B ثلاث محطات مرحاض خاصة. يناسب هذا التصميم المشترين الذين يحتاجون إلى سعة خدمة أكبر من المقطورة ذات المحطة الواحدة بينما لا يزالون بحاجة إلى وحدة مدمجة قابلة للقطر نسبيًا.

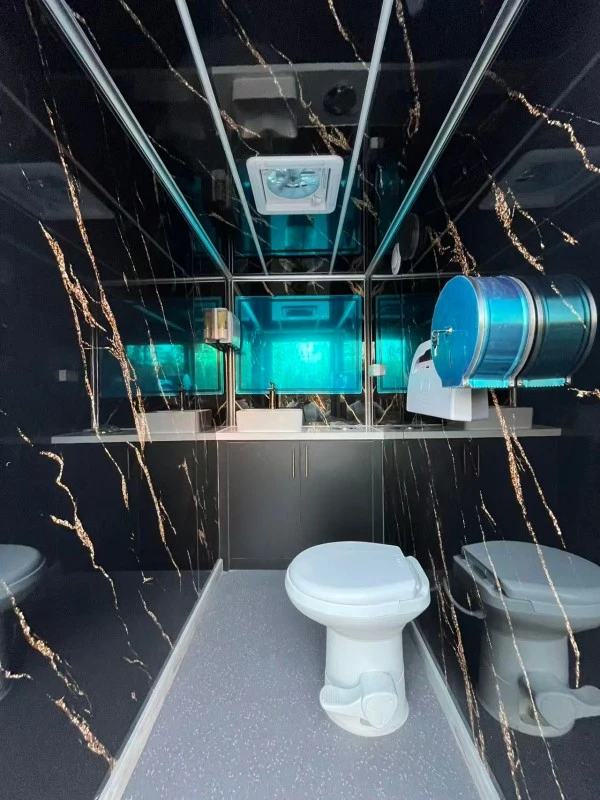

تم تخطيط كل غرفة بمرحاض وباب وإضاءة وتهوية. يتم تأكيد الترتيب النهائي في الرسم الفني لأن مواضع الأبواب وطرق السباكة والوصول إلى الصيانة تؤثر على المساحة المتاحة.
يستخدم الجسم المرجعي ألواح شطيرة من الألياف الزجاجية مقاس 40 مم. يوفر هذا الهيكل نظام جدار مغلق بسطح خارجي من الألياف الزجاجية وطبقة عازلة.
يعتمد أداء العزل الفعلي على كثافة اللوحة، ودرجة الحرارة الخارجية، وقدرة تكييف الهواء، وتكرار فتح الباب، وجودة التثبيت. يختار المشترون نظام التحكم في المناخ وفقًا للمناخ المحلي والاستخدام المتوقع.
تدعم الخزانات المصنوعة من الفولاذ المقاوم للصدأ التشغيل المستقل في المواقع المؤقتة. سعة الخزان لا تساوي سعة المستخدم الثابتة لأن استخدام المياه يختلف بين المشاريع.
قد يتطلب الحدث المزدحم خدمة أكثر تكرارًا من مشروع البناء ذي حركة المرور المنخفضة. تتضمن خطة الشراء جدولًا عمليًا لإعادة التعبئة وإزالة مياه الصرف الصحي.
يتضمن التكوين المرجعي ما يلي:
● مراحيض سيراميكية بنظام تدفق القدم
● مبولة حساس للرجال
● أحواض غسيل الأيدي
● صنابير تعمل بالضغط
● مرايا الزينة مع الإضاءة
● نظام تكييف الهواء
● نظام مشغل الموسيقى
● أضواء داخلية وخارجية
● مضخة مياه
● وصلات السباكة
يتم إدراج المياه الساخنة والباردة وسخانات المياه والمعدات الكهربائية والملحقات الصحية الاختيارية بشكل منفصل في عرض الأسعار.
1. قم بإيقاف المقطورة على أرض مناسبة.
2. قم بتمديد معدات الدعم وأرجل التثبيت.
3. املأ خزان المياه العذبة بالماء المناسب.
4. افحص الخراطيم والصمامات ووصلات الأنابيب المرئية.
5. اختبر مضخة المياه والحنفيات.
6. تشغيل كل مرحاض والتحقق من الصرف.
7. اختبر مستشعر المبولة.
8. التحقق من الإضاءة والتهوية وتكييف الهواء.
9. تأكد من إغلاق منفذ الصرف الصحي.
● مراقبة مستويي الخزان.
● نظف الأحواض والمراحيض والأسطح عالية التلامس بانتظام.
● تحقق من عدم وجود تسرب واضح للمياه.
● حافظ على إمكانية الوصول إلى اللوحات الكهربائية وأبواب الخدمة.
● تسجيل الضوضاء غير العادية للمضخة أو أعطال المعدات.
● منع تصريف مياه الصرف الصحي بشكل غير مصرح به.
1. تنظيف المراحيض والمبولة والأحواض والأرضيات.
2. تطهير المقابض والحنفيات وغيرها من المناطق التي يتم لمسها بشكل متكرر.
3. التحقق من توصيلات المياه والصرف الصحي.
4. إفراغ خزان مياه الصرف الصحي في منشأة معتمدة.
5. شطف النظام أو صيانته وفقًا للإجراءات المحلية.
6. حماية أو تصريف الأنابيب المكشوفة في الطقس المتجمد.
7. افصل مصدر الطاقة الخارجي عند الحاجة.
8. سجل أعمال الصيانة لفترة التشغيل القادمة.
يدعم الهيكل جسم الحمام والخزانات والمعدات الصحية والمكونات الكهربائية. النموذج المرجعي مجهز بمحورين الالتواء مع الفرامل.
قبل القطر، يقوم المشغل بفحص ما يلي:
● وصلة جر المقطورة
● سلاسل الأمان
● اتصال الفرامل
● قابس كهربائي
● حالة الإطارات وضغطها
● مثبتات العجلات
● عجلة الدعم الأمامية
● أرجل التثبيت
● أضواء الطريق
● الأبواب الخارجية
● معدات داخلية مفككة
تعمل وحدات المياه وتكييف الهواء وسخانات المياه والملحقات الاختيارية على زيادة وزن النقل الفعلي. يتم اختيار مركبة القطر وفقًا للمقطورة المحملة بالكامل بدلاً من الوزن المرجعي الفارغ.
بعد النقل، يقوم المشغل بفحص جسم المقطورة والأبواب والهيكل والأنابيب ووصلات الخزان والتركيبات الداخلية قبل إعادة توصيل أنظمة المياه والكهرباء.
يقوم مورد TUNE بترتيب الفحص وفقًا لتكوين الطلب المعتمد. الفحص العملي يشمل:
● مظهر الهيكل والإطار
● تركيب المحاور والإطارات
● مكونات وصلة الجر والفرامل
● محاذاة الباب وختمه
● طبقة خارجية من الألياف الزجاجية
● توصيلات خزان المياه العذبة
● مخرج خزان مياه الصرف الصحي
● تنظيف المرحاض
● تشغيل مستشعر المبولة
● أداء الصنبور والمضخة
● وظيفة سخان الماء، حيثما تم تركيبه
● تشغيل تكييف الهواء
● الإضاءة الداخلية والخارجية
● نظام التهوية
● معدات التثبيت
● المظهر النهائي
● حماية التغليف
تتطابق سجلات التفتيش مع المعدات الفعلية الموردة. يتم تضمين فحص المصنع وفحص الفيديو وفحص ما قبل الشحن عند تحديد ذلك في اتفاقية الشراء.
تتم إضافة صور الإنتاج التي تم التحقق منها وسجلات الفحص ونتائج الاختبار ومعلومات المشروع المعتمدة إلى صفحة المنتج. يتم نشر أسماء العملاء والشهادات والمراجعات ومطالبات المشروع بعد التأكيد والترخيص.
تُظهر الصور أعلاه وثائق CE وISO 9001 وDOT. تنطبق علامة CE على التكوينات الكهربائية المعمول بها؛ يغطي ISO 9001 نظام إدارة الجودة في المصنع؛ تتعلق وثائق DOT بتكوينات النقل المؤكدة. يتم توفير أرقام ونطاقات الشهادات المحددة مع وثائق الطلب النهائي.
هذا النموذج المكون من ثلاث محطات مناسب للمرافق المؤقتة حيث يحتاج المشتري إلى غرف صرف صحي خاصة والقدرة على نقل الوحدة.
بالنسبة لمشاريع البناء، فإن الاعتبارات الرئيسية هي وصول العمال، وتكرار التنظيف، واستقرار الأرض، وخدمة مياه الصرف الصحي.
بالنسبة للأحداث، يقوم المشغل بتقدير أعداد الزوار القصوى ويرتب موظفي التنظيف والمواد الاستهلاكية وخدمة الخزانات مسبقًا.
بالنسبة للمتنزهات ومواقع التخييم والأسواق الموسمية، يتم تضمين الحماية من الطقس والوصول العام وإمدادات الطاقة والصيانة طويلة المدى في خطة التشغيل.
المقطورة ليست بديلاً لكل مشروع مرحاض دائم. وتعتمد ملاءمتها على إمكانية الوصول إلى وسائل النقل واللوائح المحلية وترتيبات المرافق وفترة الخدمة المتوقعة.
تحمي طريقة التعبئة ألواح الجسم والأبواب والإضاءة والهيكل والمعدات الصحية والتجهيزات المكشوفة أثناء النقل.
تتضمن خطة التسليم ما يلي:
● الرسم الفني النهائي
● قائمة المعدات
● أبعاد التعبئة
● الوزن الإجمالي
● طريقة التحميل
● مستندات الشحن
● المعلومات الجمركية
● التأمين على البضائع
● تعليمات التفريغ
● ملاحظات التثبيت والتشغيل
يوفر TUNE Factory تعليمات التشغيل، وتوجيهات نظام المياه، واستكشاف الأخطاء وإصلاحها الكهربائية، ومعلومات المضخة والحنفية، وتوصيات الصيانة والمساعدة في قطع الغيار.
شروط الضمان مذكورة في اتفاقية الشراء. قد تكون لأجزاء الهيكل وألواح الألياف الزجاجية والتجهيزات الصحية والمعدات الكهربائية ووحدات تكييف الهواء والمضخات وسخانات المياه وملحقات الطرف الثالث شروط ضمان مختلفة.
لإعداد عرض أسعار خاص بالمشروع، يوفر المشتري ما يلي:
1. بلد الوجهة والمدينة
2. التطبيق المقصود
3. المستخدمون المقدرون يوميًا أو في أوقات الذروة
4. ساعات العمل المخطط لها
5. فترة الخدمة
6. الكمية المطلوبة
7. معلومات مركبة القطر
8. طريقة تعبئة المياه العذبة
9. ترتيبات التخلص من مياه الصرف الصحي
10. الجهد والتردد الكهربائي
11. متطلبات تكييف الهواء أو التدفئة
12. التركيبات الصحية المفضلة
13. اللون الخارجي والشعار
14. متطلبات التسجيل المحلية
15. تاريخ التسليم المتوقع
تقوم TUNE بإعداد رسم تخطيطي، وورقة المعلمات الفنية، وقائمة المعدات، وترتيب السباكة، والتكوين الكهربائي، وقائمة فحص الفحص، ومقترح التعبئة والتغليف وعروض الأسعار للمراجعة قبل الإنتاج.
