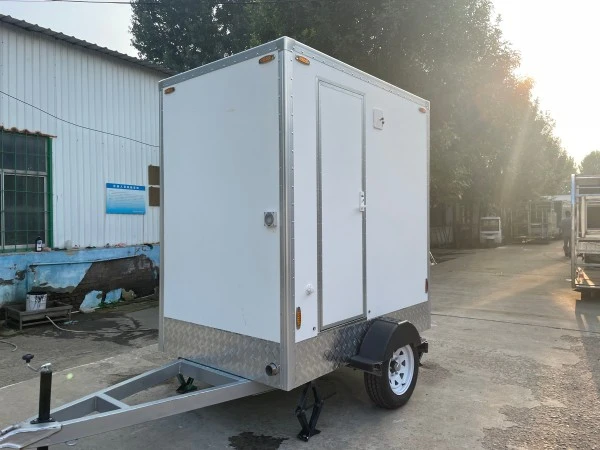

إن مقطورة مرحاض متنقلة TUNE TN-T21 ذات محطة واحدة هي وحدة صرف صحي قابلة للقطر مع محطة مرحاض خاصة واحدة للمناسبات الصغيرة ومشاريع البناء وحفلات الزفاف والأسواق المؤقتة والأنشطة الرياضية والحدائق ومواقع التجديد. باعتبارها شركة مصنعة لمقطورات المراحيض المحمولة، تنتج شركة Qingdao Tune Technology Co., Ltd. مقطورة المراحيض ذات كشك واحد ومقطورة المراحيض في موقع البناء لشركات تأجير الأحداث والمقاولين ومشغلي المرافق.
تأسست شركة Qingdao Tune Technology Co., Ltd. في عام 2015 وتدير منشأة تصنيع تبلغ مساحتها حوالي 4500 متر مربع في شاندونغ، الصين. يغطي المصنع إعداد المواد والقطع بالليزر واللحام والتلميع والطلاء والتجميع وفحص الجودة والتعبئة والشحن. يتم تصدير منتجات TUNE إلى أكثر من 50 دولة، حيث تمثل أمريكا الشمالية حوالي 60% من المبيعات وأوروبا حوالي 25%. يتبع الإنتاج إدارة الجودة ISO 9001، وتحمل التكوينات القابلة للتطبيق وثائق CE وDOT وEPR وCOC. يتم إجراء عمليات التفتيش من قبل طرف ثالث بواسطة SGS وIntertek.
قبل اختيار التكوين، يقوم المشترون بتقييم:
● العدد المتوقع للمستخدمين
● ساعات العمل
● طريقة تعبئة الماء
● موقع التخلص من مياه الصرف الصحي
● إمكانية القطر
● حالة الأرض
● الإمدادات الكهربائية
● متطلبات الصرف الصحي المحلية
● تكرار التنظيف والصيانة
بالنسبة لحدث ما، يتم وضع الحمام بالقرب بما يكفي لسهولة الوصول إليه ولكن بعيدًا عن مناطق إعداد الطعام وتناول الطعام. بالنسبة لموقع البناء، يتم تأكيد طريق الوصول والاستقرار الأرضي ومسافة الخدمة وطريقة جمع مياه الصرف الصحي قبل التسليم.
|
غرض |
المواصفات المرجعية |
|
نموذج |
TN-T21 |
|
نوع المنتج |
مقطورة مرحاض بمحطة واحدة |
|
الحجم الكلي |
2100 × 1500 × 2550 ملم |
|
الحجم التقريبي |
6.88 × 4.92 × 8.36 قدم |
|
الوزن المرجعي |
حوالي 600 كجم / 1322 رطلاً |
|
المحور |
محور الالتواء واحد مع الفرامل |
|
صور |
2 × 195/70 ر15 |
|
مادة الجدار |
لوحة ساندويتش من الألياف الزجاجية مقاس 40 مم |
|
خزان المياه العذبة |
خزان ستانلس ستيل سعة 400 لتر |
|
خزان مياه الصرف الصحي |
خزان ستانلس ستيل سعة 600 لتر |
|
مرحاض |
مرحاض سيراميكي بتدفق القدمين |
|
حوض |
حوض غسيل يدوي مع خزانة |
|
تهوية |
مروحة العادم وقناة التهوية |
|
التحكم في المناخ |
نظام تكييف الهواء، حيث يتم تضمينه |
|
لون |
مخصصة وفقا لمرجع اللون المعتمد |
|
نظام السحب |
وصلة جر المقطورة القياسية |
يتغير الوزن النهائي بعد إضافة الماء وتكييف الهواء والمعدات الكهربائية ومواد الديكور والتجهيزات الاختيارية. يتم اختيار مركبة القطر وفقًا لوزن المقطورة المحملة ولوائح القطر المحلية.
البيانات التالية متاحة لمراجعة المشروع ويتم تأكيدها وفقًا للتكوين النهائي:
|
عنصر البيانات |
التوفر |
|
الوزن الفارغ والوزن المحمّل |
مزودة بالرسم الفني النهائي |
|
تصنيف المحور وقدرة الفرامل |
تم تأكيده من خلال تكوين الطلب |
|
متطلبات الحمل والقطر |
محسوبة للمعدات المختارة |
|
مؤشر حمل الإطارات وتقييم السرعة |
مدرج في ورقة المواصفات النهائية |
|
سمك العزل وبناء اللوحة |
مزودة بالرسم المعتمد |
|
حجم خزان المياه العذبة ومياه الصرف الصحي |
تم تأكيده بالتخطيط النهائي |
|
معدل تدفق مضخة المياه |
المدرجة في جدول المعدات |
|
الحمل الكهربائي والجهد |
تم تأكيده وفقًا لسوق الوجهة |
|
اختبار الطريق واختبار الفرامل |
يتم تنفيذها قبل الشحن حيثما ينطبق ذلك |

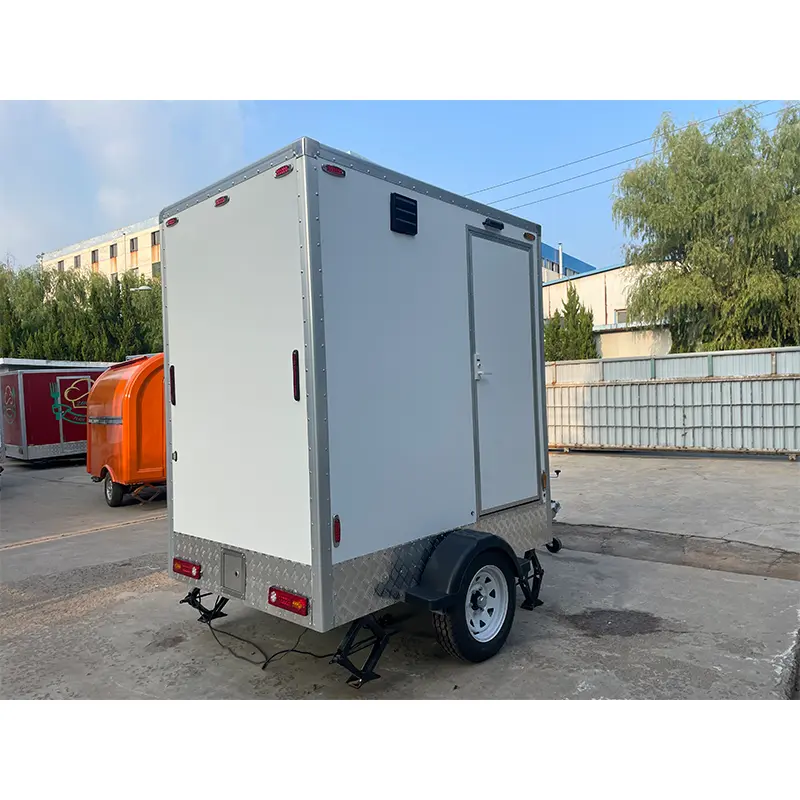

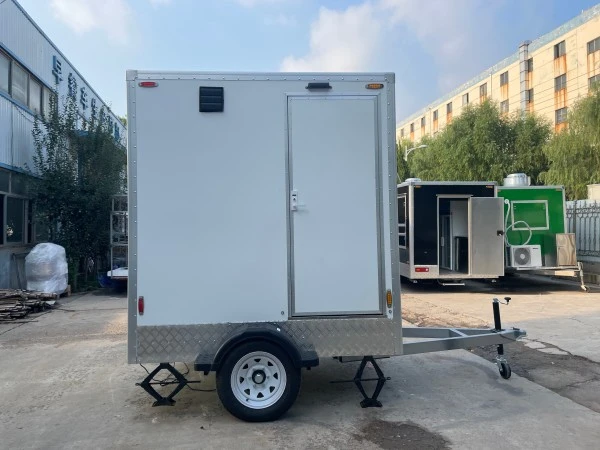

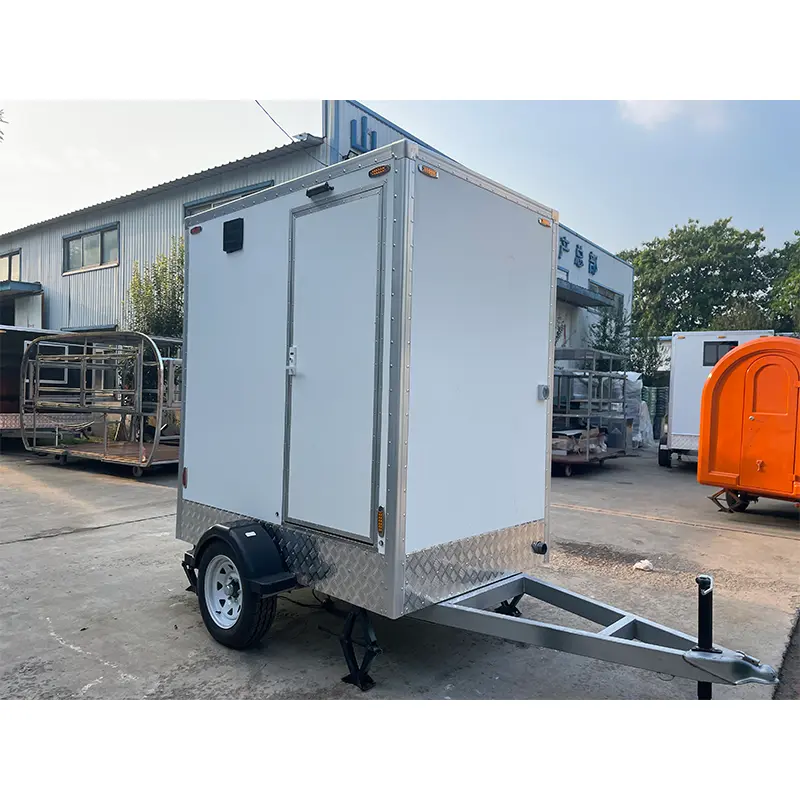

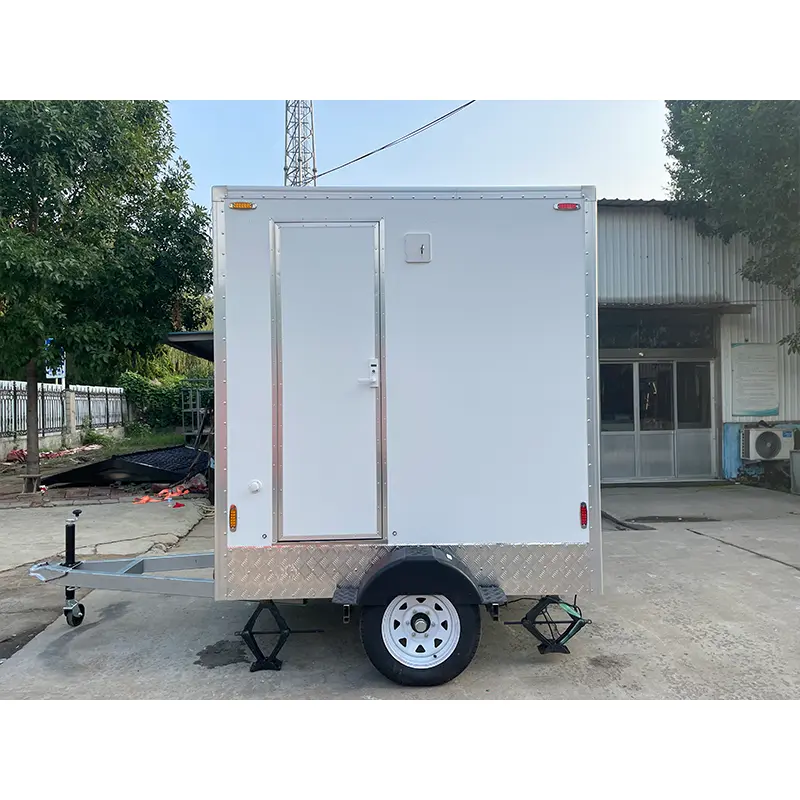

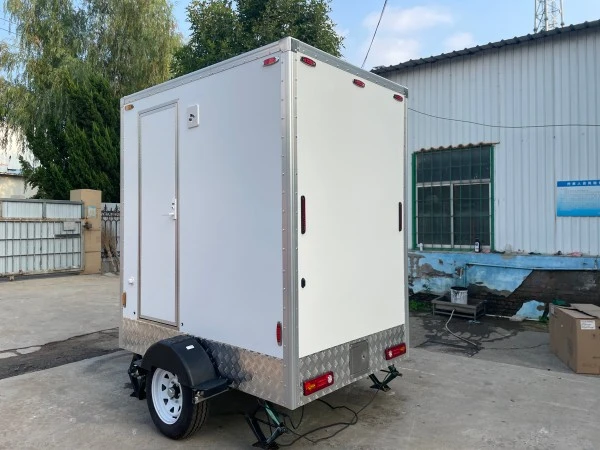

تستخدم مقطورة الحمامات المتنقلة ذات المحطة الواحدة إطارًا معدنيًا ملحومًا لدعم جسم الحمام وخزانات المياه والتركيبات الصحية والمكونات الكهربائية. تم تجهيز الطراز المرجعي بمحور التواء واحد مع فرامل وإطارات هوائية ووصلة جر للمقطورة وعجلة الفارس الأمامية وأرجل التثبيت.
قبل القطر، يقوم المشغل بفحص ما يلي:
● وصلة وصلة
● سلسلة الأمان
● قابس الإضاءة
● حالة الإطارات وضغطها
● مثبتات العجلات
● اتصال الفرامل
● عجلة الفارس
● أرجل التثبيت
● أضواء خلفية وجانبية
تساعد أرجل التثبيت على تقليل الحركة بعد ركن السيارة وهي غير مصممة لتصحيح الأرض غير المستقرة أو المنحدرات الزائدة. يتم وضع المقطورة على أرض مستوية ومدمجة بشكل معقول قبل الاستخدام.

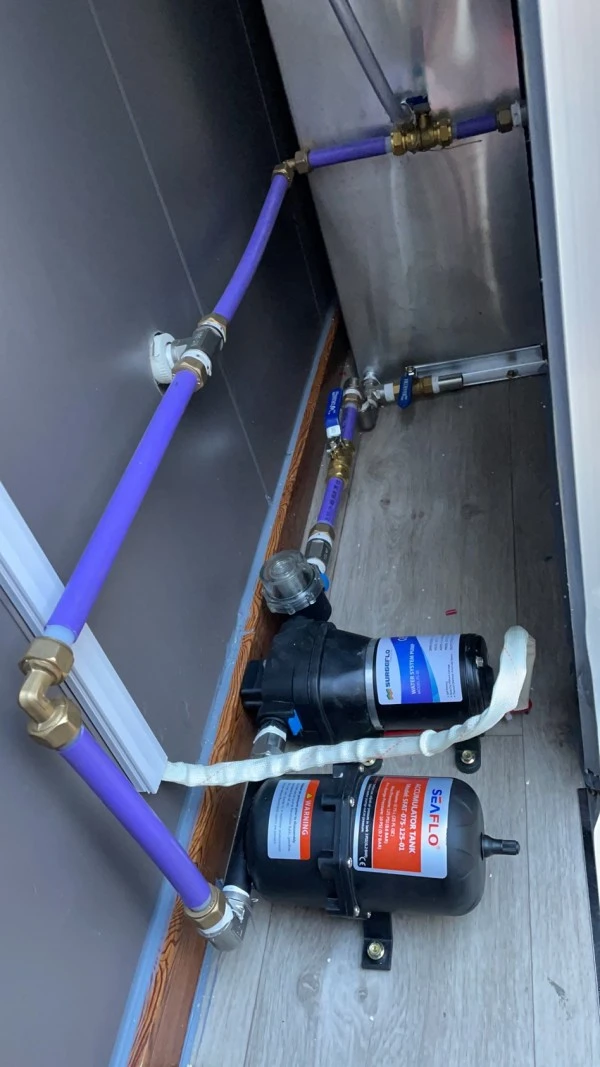

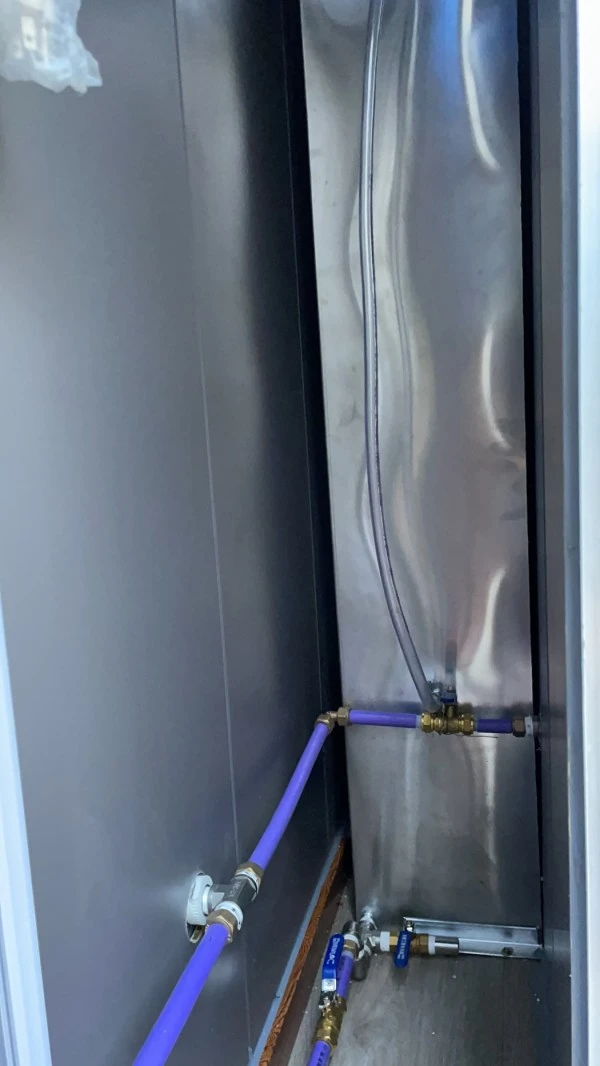

يتضمن التكوين المرجعي خزانًا للمياه العذبة سعة 400 لترًا وخزانًا لمياه الصرف الصحي سعة 600 لترًا. قد يشتمل النظام أيضًا على مضخة مياه، وسخان مياه، ومقسم مياه، وأنابيب إمداد، وصمامات، وتجهيزات صرف.
1. املأ خزان المياه العذبة.
2. التحقق من وصلات الأنابيب والصمامات المرئية.
3. اختبر الصنبور وتدفق المرحاض.
4. تأكد من إغلاق منفذ الصرف الصحي.
5. افحص المضخة وسخان الماء.
6. تأكد من استقرار المقطورة.
7. اختبار الإضاءة والتهوية الداخلية.
1. نظف المرحاض، والحوض، والأرضيات، ومقابض الأبواب.
2. تحقق من عدم وجود تسرب أو ضوضاء غير طبيعية في المضخة.
3. مراقبة مستوى مياه الصرف الصحي.
4. إفراغ خزان مياه الصرف الصحي في مكان معتمد.
5. اشطف النظام في المكان المسموح به.
6. حماية أو تصريف الأنابيب في الطقس المتجمد.
سعة الخزان لا تمثل عددا ثابتا من المستخدمين. تعتمد فترات الخدمة الفعلية على تكرار التنظيف ومتطلبات التنظيف واستهلاك المياه وساعات التشغيل.
تم ترتيب الجزء الداخلي لمحطة مرحاض واحدة ويتضمن مرحاضًا سيراميكيًا بتدفق القدمين ومغسلة لغسل اليدين ومرآة وإضاءة وتهوية وخزانة وسخان مياه وتكييف هواء اختياري.
يتلقى المرحاض المياه من نظام المياه النظيفة ويصرفها في خزان مياه الصرف الصحي. يتم فحص قاعدة المرحاض وتوصيلات الأنابيب ونقاط الختم والوصول إلى الخدمة أثناء الصيانة الروتينية.
تم تجهيز الحوض بصنبور ضغطة زر أو صنبور ماء ساخن وبارد وفقًا للتكوين المحدد. تنظم الخزانة السفلية مكونات السباكة ومستلزمات التنظيف.
تعمل المرآة ونظام الإضاءة على تحسين الرؤية داخل الحمام المدمج. يتم اختيار التركيبات الكهربائية التي يتم تركيبها بالقرب من المياه وصيانتها وفقًا للمتطلبات الكهربائية المعمول بها.
تعمل مروحة العادم وقناة التهوية على إزالة الهواء الرطب وتقليل تراكم الروائح. يتم استخدام التهوية جنبًا إلى جنب مع التنظيف المنتظم وخدمة مياه الصرف الصحي والإغلاق المناسب لمكونات الصرف.
نعم. تعتبر مقطورة المراحيض ذات المربط الواحد وحدة قابلة للقطر وتتطلب مركبة متوافقة تتمتع بقدرة قطر مناسبة ووصلة وصلة وصل ونظام فرامل ووصلة كهربائية.
يتم استخدامه في موقع البناء عندما يكون طريق الوصول وحالة الأرض وإمدادات المياه وخطة التنظيف وطريقة التخلص من مياه الصرف الصحي مناسبة. يتم فحص المتطلبات المهنية والصرف الصحي المحلية من قبل المشتري.
يتضمن التكوين المرجعي خزانًا للمياه العذبة سعة 400 لترًا وخزانًا لمياه الصرف الصحي سعة 600 لترًا. يعتمد تكرار الخدمة الفعلي على الاستخدام وظروف التشغيل.
نعم. يتم تعديل المرحاض والحوض والصنبور والمرآة والإضاءة وسخان المياه والتهوية وتكييف الهواء ونظام الموسيقى وخزانة التخزين وفقًا لمتطلبات المشروع.
تم إدراج نظام تسخين المياه في التكوين المرجعي. تم تأكيد النموذج النهائي والجهد وتصنيف الطاقة والإدراج في عرض الأسعار.
نعم. يتم تخصيص اللون الخارجي والشعار وفقًا لبطاقة الألوان المعتمدة أو ملف العمل الفني أو تصميم العلامة التجارية.
يستخدم الجسم لوحة شطيرة من الألياف الزجاجية مقاس 40 مم في المواصفات المرجعية. يتم تخصيص الجزء الخارجي لأنماط الأحداث المختلفة والعلامات التجارية للشركة وبيئات التشغيل.
تشمل الخيارات المتاحة ما يلي:
● لون خارجي مخصص
● الشعار ورسومات الفينيل
● صندوق إضاءة إعلاني LED
● أجهزة الباب
● تشطيب الجدران الداخلية
● ترتيب المرآة والإضاءة
● نمط الحوض والخزانة
● وحدة تكييف الهواء
● مروحة العادم
● سخان الماء
● مشغل الموسيقى
● منافذ كهربائية إضافية
● علامات السلامة والتشغيل
يأخذ التصميم النهائي في الاعتبار التنظيف وارتفاع النقل والوصول إلى الصيانة ورؤية العلامة التجارية وظروف التشغيل المحلية.
تتضمن عملية الإنتاج النموذجية ما يلي:
إعداد المواد ← لحام الهيكل ← تركيب لوحة الجسم ← تركيب الباب والديكور ← تركيب الخزان والأنابيب ← الأسلاك الكهربائية ← تركيب التركيبات الصحية ← تركيب التهوية وتكييف الهواء ← فحص تسرب المياه ← الاختبار الكهربائي ← التنظيف ← التعبئة
نقاط التفتيش تشمل:
● مظهر الإطار واللحام
● تركيب المحور والعجلات
● تشغيل وصلة الجر والمثبت
● فتح الباب وإغلاقه
● تركيب لوحة الحائط
● توصيلات المياه العذبة ومياه الصرف الصحي
● تنظيف المرحاض
● تشغيل الصنبور والمضخة
● مفاتيح الإضاءة والكهرباء
● التهوية وتكييف الهواء
● أضواء الطريق
● حماية التغليف
يتم ترتيب زيارات المصنع وعمليات التفتيش بالفيديو وعمليات التفتيش قبل الشحن وفقًا لاتفاقية المشروع.
علامة CE — تنطبق على التكوينات الكهربائية المطبقة للمقطورة.
ISO 9001 - يغطي نظام إدارة جودة المصنع في منشأة الإنتاج في شاندونغ.
وثائق DOT - تتعلق بتكوينات نقل المقطورات المؤكدة لسوق الوجهة.
يتم توفير أرقام الشهادات والهيئات المصدرة ونطاق المنتج مع وثائق الطلب النهائي. يتحقق المشترون بشكل منفصل من تسجيل المقطورة، ومتطلبات القطر والفرامل، والسلامة الكهربائية، وقواعد المياه ومياه الصرف الصحي، ومتطلبات الصرف الصحي في موقع الحدث، وقواعد مرافق موقع البناء، وإجراءات التفتيش أو التصاريح المحلية.
يتم توفير المنتج مع ضمان لمدة سنة واحدة من تاريخ الشحن، ما لم ينص على خلاف ذلك في عقد البيع.
|
القسم المغطى |
محتوى الضمان |
|
الهيكل والإطار |
إطار معدني ملحوم ووصلات هيكلية ضد عيوب الصناعة |
|
لوحات الجسم |
الألواح العازلة والأبواب ومكونات السد المصنوعة من الألياف الزجاجية مقاس 40 مم ضد عيوب الإنتاج |
|
المحور ومعدات التشغيل |
محور الالتواء ومكونات الفرامل والإطارات ومثبتات العجلات ضد عيوب الصناعة |
|
نظام المياه |
الخزانات والمضخات والمواسير ووصلات الحنفيات والصرف ضد التسرب الناتج عن عيوب الإنتاج |
|
المكونات الكهربائية |
يتم تركيب الأسلاك والمفاتيح ومكونات الإضاءة والتحكم في المصنع ضد عيوب التصنيع |
|
التجهيزات الصحية |
المراحيض والمغاسل وتركيباتها سيراميك ضد عيوب الإنتاج |
|
المعدات الاختيارية |
وحدة تكييف الهواء، وسخان المياه، ونظام الموسيقى وغيرها من الملحقات المختارة، تخضع لشروط الشركة المصنعة الأصلية |
تغطي استثناءات الضمان الأضرار الناجمة عن التشغيل غير السليم، أو التحميل الزائد، أو التعديل غير المصرح به، أو النقل، أو التآكل العادي، أو التآكل، أو الأجزاء المستهلكة، أو معدات الطرف الثالث، أو الجهد غير الصحيح أو أحداث القوة القاهرة.
في حالة ظهور عيب في التصنيع، يقدم المشتري الطراز والرقم التسلسلي وتاريخ التسليم ومرجع الفاتورة والصور أو الفيديو ووصفًا لظروف التشغيل. تقوم TUNE بمراجعة المعلومات وتوفير قطع الغيار وإرشادات الإصلاح والدعم في الموقع أو حل آخر مؤكد في عقد البيع.
يتم توفير الدعم الفني من قبل فريق الهندسة في TUNE عبر البريد الإلكتروني أو مكالمة الفيديو أو التعليمات المكتوبة. تشمل قطع الغيار الإطارات، ومكونات الفرامل، وتركيبات مضخات المياه، والحنفيات، وأجهزة الأبواب، ووحدات الإضاءة، وموصلات الصرف، وفقًا لترتيبات المخزون والشحن.
قبل تقديم الطلب، يؤكد المشترون:
1. بلد الوجهة والمدينة
2. التطبيق المقصود
3. فترة التشغيل المتوقعة
4. الكمية المطلوبة
5. معلومات مركبة القطر
6. اللون الخارجي والشعار
7. الظروف المائية والكهربائية
8. تكوين المرحاض والحوض والتهوية
9. متطلبات تكييف الهواء أو التدفئة
10. متطلبات التسجيل المحلية
11. طريقة التخلص من مياه الصرف الصحي
12. جدول التسليم المستهدف
تقوم TUNE بإعداد تكوين أولي لمقطورة المرحاض في موقع البناء بناءً على الوجهة والتطبيق ومركبة القطر ومتطلبات الصرف الصحي والمعدات المفضلة.
يتضمن الاقتراح:
● ورقة المعلمات الفنية
● التخطيط الأولي
● ترتيب نظام المياه
● التكوين الكهربائي
● قائمة المعدات الاختيارية
● نطاق التفتيش
● خطة التعبئة والتغليف
● جدول التسليم
● عرض أسعار تجاري
